Περιγραφή

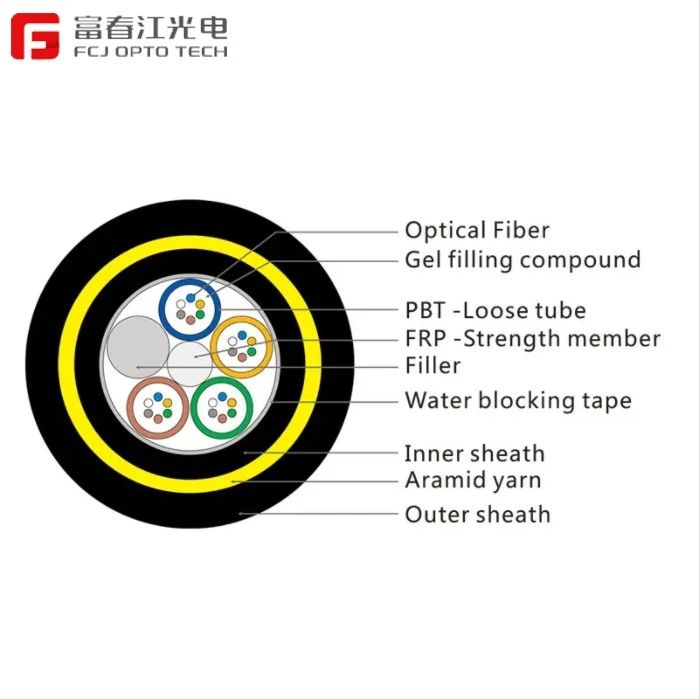

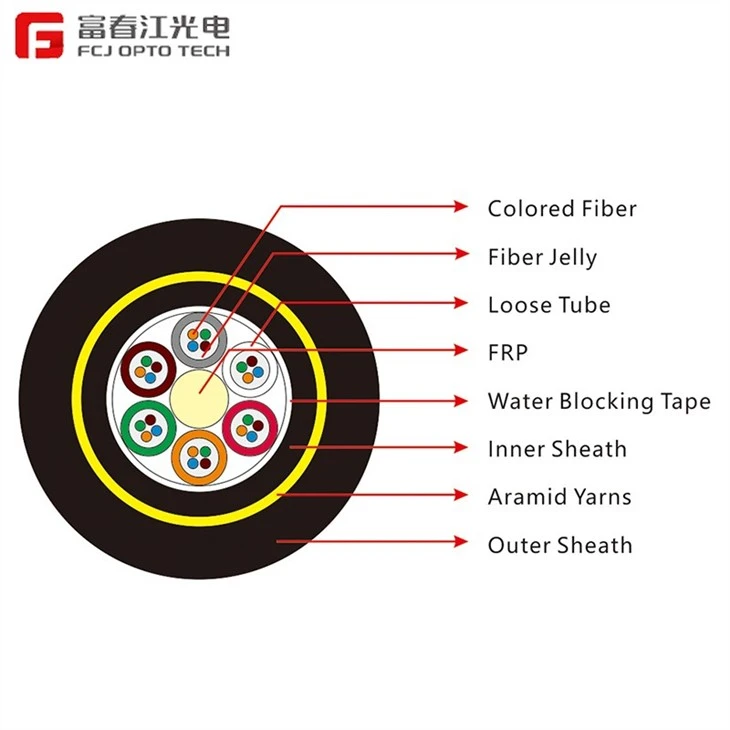

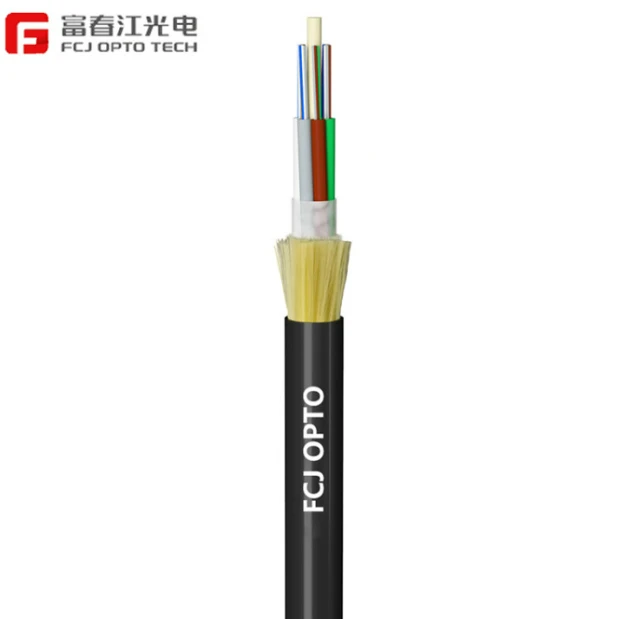

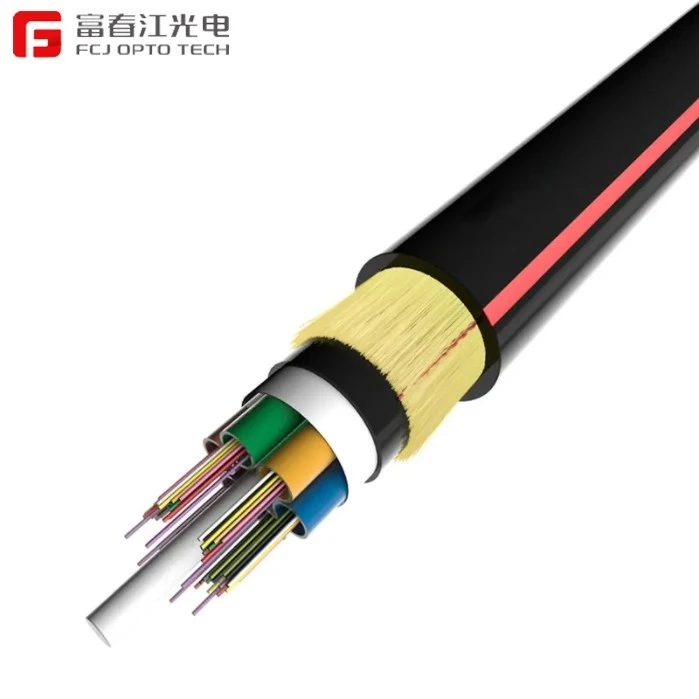

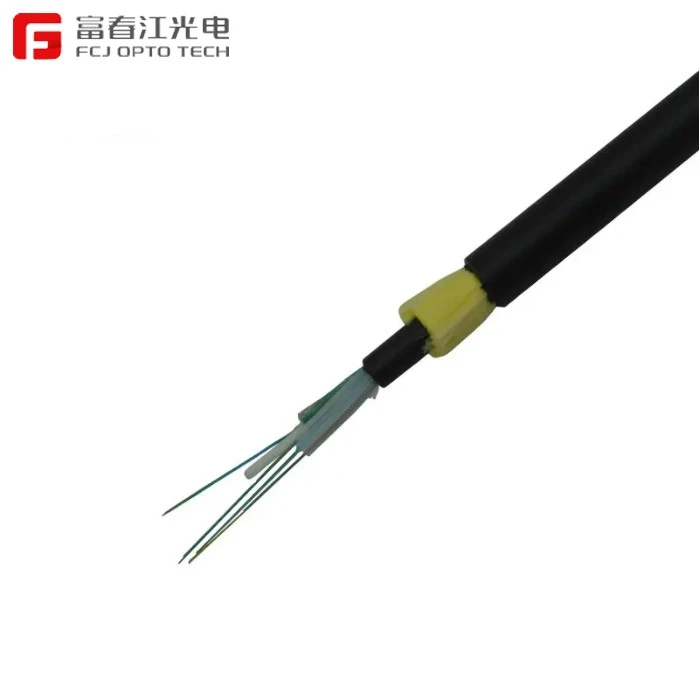

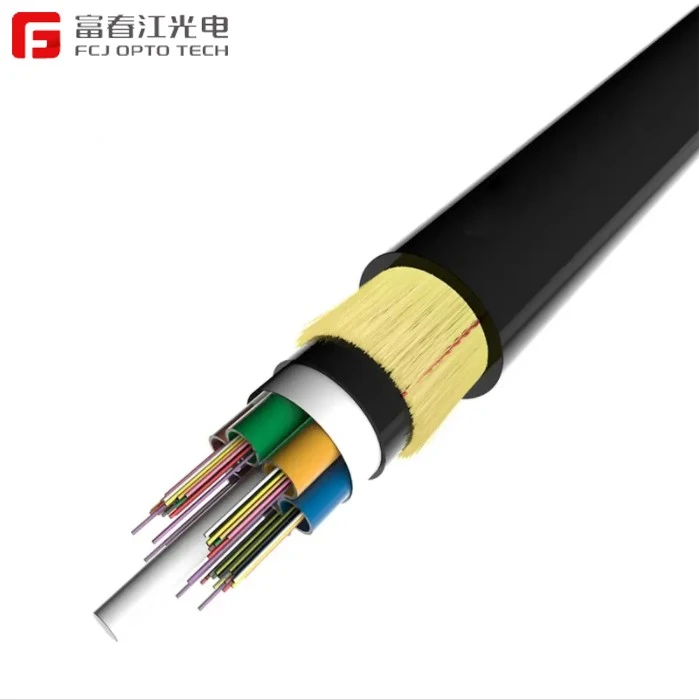

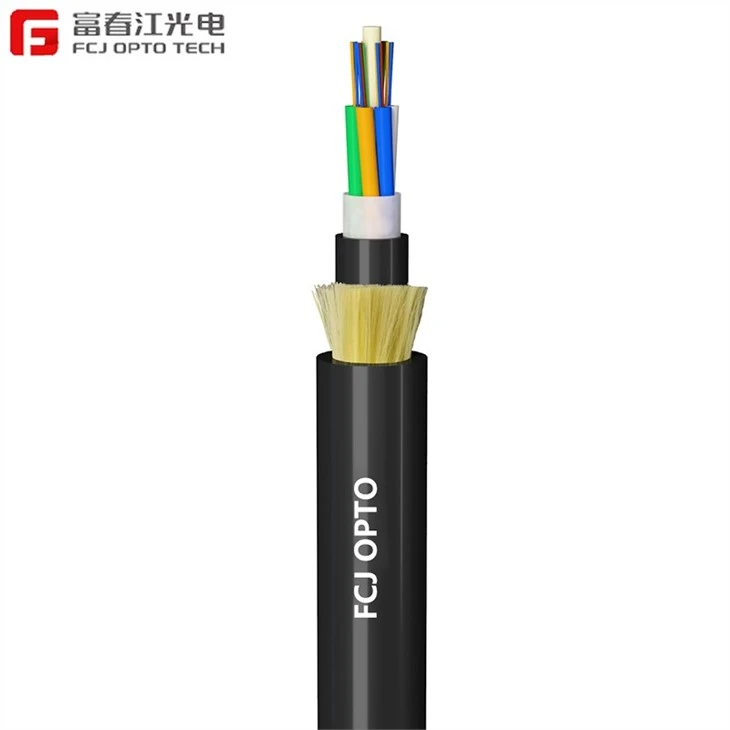

Το καλώδιο ADSS είναι χαλαρό κολλημένο σωλήνα. Οι ίνες, 250μm , τοποθετούνται σε ένα χαλαρό σωλήνα κατασκευασμένο από πλαστικό υψηλού συντελεστή. Οι σωλήνες γεμίζονται με μια αδιάβροχη ένωση πλήρωσης. Οι σωλήνες (και τα υλικά πλήρωσης) προσκολλώνται γύρω από ένα FRP (Fiber Reinforced Plastic) ως μη μεταλλικό στοιχείο κεντρικής αντοχής σε έναν συμπαγή και κυκλικό πυρήνα καλωδίου. Αφού γεμίσει ο πυρήνας του καλωδίου με γεμιστικό υλικό. καλύπτεται με λεπτό εσωτερικό περίβλημα PE (πολυαιθυλένιο). Μετά την εφαρμογή κλώνου στρώματος νημάτων αραμιδίου πάνω από το εσωτερικό περίβλημα ως στέλεχος αντοχής, το καλώδιο ολοκληρώνεται με εξωτερικό περίβλημα PE ή AT (anti-tracking).
Χαρακτηριστικά
· Μπορεί να εγκατασταθεί χωρίς διακοπή ρεύματος
· Εξαιρετική απόδοση AT, Η μέγιστη επαγωγική στο σημείο λειτουργίας της θήκης ΑΤ μπορεί να φτάσει τα 25 kV
· Μικρό βάρος και μικρή διάμετρος που μειώνει το φορτίο που προκαλείται από τον πάγο και τον άνεμο και το φορτίο στους πύργους και τα στηρίγματα
· Μεγάλα μήκη ανοιγμάτων και το μεγαλύτερο άνοιγμα είναι πάνω από 1000m
· Καλή απόδοση αντοχής σε εφελκυσμό και θερμοκρασίας
· Η διάρκεια ζωής του σχεδιασμού είναι 30 χρόνια
Εφαρμογή
Η πραγματική κατάσταση των εναέριων γραμμών ισχύος λαμβάνεται πλήρως υπόψη κατά το σχεδιασμό του καλωδίου ADSS. Για εναέριες γραμμές ισχύος κάτω των 110 kV, εφαρμόζεται εξωτερικό περίβλημα PE. ΓΙΑ ηλεκτρικές γραμμές ίσες ή μεγαλύτερες από 110 kV, εφαρμόζεται εξωτερικό περίβλημα AT. Ο ειδικός σχεδιασμός της ποσότητας αραμιδίου και η διαδικασία στραγγίσματος μπορεί να ικανοποιήσει τη ζήτηση σε διάφορα
Πρότυπα
Το καλώδιο ADSS συμμορφώνεται με το Πρότυπο IEEE P 1222 καθώς και με το IEC 60794-1.
Οπτικά Χαρακτηριστικά
|
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
Απόσβεση (+20 βαθμός ) |
@850nm |
|
|
Λιγότερο ή ίσο με 3.0 dB/km |
Λιγότερο ή ίσο με 3.0 dB/km |
|
@1300nm |
|
|
Μικρότερο ή ίσο με 1.0 dB/km |
Μικρότερο ή ίσο με 1.0 dB/km |
|
|
@1310nm |
Λιγότερο ή ίσο με 0,36 dB/km |
Λιγότερο ή ίσο με 0,40 dB/km |
|
|
|
|
@1550nm |
Λιγότερο ή ίσο με 0,22 dB/km |
Λιγότερο ή ίσο με 0,23dB/km |
|
|
|
|
Εύρος ζώνης (κατηγορία Α) |
@850nm |
|
|
Μεγαλύτερο ή ίσο με 500 MHz·km |
Μεγαλύτερο ή ίσο με 200 MHz·km |
|
@1300nm |
|
|
Μεγαλύτερο ή ίσο με 1000 MHz·km |
Μεγαλύτερο ή ίσο με 600 MHz·km |
|
|
Αριθμητικό διάφραγμα |
|
|
%7β%7β%7β%7β2%7δ%7δ%7δ%7δ%7δ.200%γ2%β10.015ΝΑ |
%7β%7β%7β%7β2%7δ%7δ%7δ%7δ%7δ.275%γ2%β10.015ΝΑ |
|
|
Μήκος κύματος αποκοπής καλωδίου |
Μικρότερο ή ίσο με 1260nm |
Μικρότερο ή ίσο με 1480nm |
|
|
|
Θερμοκρασία αποθήκευσης/λειτουργίας : -40 βαθμοί έως + 70 βαθμοί
|
Τεχνικές Παράμετροι |
||||||
|
Καταμέτρηση ινών |
Άνοιγμα(m) |
Διάμετρος καλωδίου (mm) |
Βάρος καλωδίου (Kg/Km) |
Αντοχή σε εφελκυσμό(MAT)(N) |
Αντίσταση σύνθλιψης Μακροπρόθεσμη/Μικρή (N/100mm) |
Στατική/δυναμική ακτίνα κάμψης (mm) |
|
6 |
100 |
8.9 |
59 |
1300 |
600/1000 |
10D/20D |
|
12 |
100 |
8.9 |
59 |
1300 |
600/1000 |
10D/20D |
|
24 |
100 |
8.9 |
59 |
1300 |
600/1000 |
10D/20D |
|
48 |
100 |
9.7 |
67 |
1500 |
600/1000 |
10D/20D |
|
72 |
100 |
9.7 |
63 |
1600 |
600/1000 |
10D/20D |
|
96 |
100 |
11.6 |
98 |
2100 |
600/1000 |
10D/20D |
|
144 |
100 |
14.4 |
151 |
3000 |
600/1000 |
10D/20D |
